Návod k zapojení výbojky

Zakoupili jste si set výbojky s předřadníkem a nevíte si rady se zapojením? Nabízíme návod s fotkami, jak na to. Pokud se ale na zapojení necítíte, nechte tuto činnost na elektrikáři.

Co budete k zapojení potřebovat? Základ je ostrý nůž (ideálně "odlamovák", nůžky a malý šroubovák pro stlačení svorkovnice).

Krok č. 1 - propojovací kabel

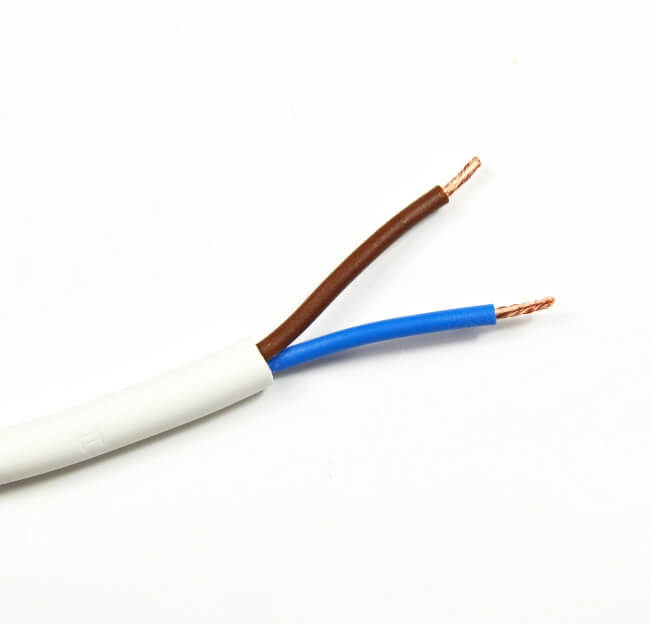

Začneme přípravou propojovacího kabelu, který spojuje objímku s předřadníkem. Nejprve je nutné obnažit konce kabelů. Na obou koncích kabelu odstraňte pomocí nože zhruba 8-9 mm izolace (modrá a hnědá). Odhalíte tím měděné drátky.

Měděné drátky je nutné zpevnit propletením, aby se netřepily. Chytněte je mezi palec a ukazováček a otáčejte s nimi dokud se nepropletou v cop.

Krok č. 2 - připojení objímky

Nyní spojíme jeden konec propojovacího kabelu s objímkou. Uvnitř objímky povolte šroubek (označený červeným kroužkem) a sundejte černý kryt z objímky. Pod krytem jsou další dva šrouby, pod které se připevní kabel. Povolte je, vsuňte kabel a znovu je utáhněte. Správně byste měli dát hnědý kabel pod šroubek, který uvnitř objímky drží středový kontakt (označený hnědou šipkou). Modrý kabel je pod šroubkem, který drží krajní kontakt (označený modrou šipkou). Pokud jsou oba kabely pevně připojeny, vraťte na objímku černý kryt a utáhněte šroubek uvnitř objímky (označený červeným kroužkem).



Krok č. 3 - připojení propojovacího kabelu do předřadníku

Nyní zapojíme propojovací kabel s objímkou do předřadníku. Zde je důležité zvolit správné otvory, aby nedošlo k poškození předřadníku! Správné otvory, do kterých patří kabel od objímky, jsou často označeny slovem "LAMP" (někdy označení chybí). Řiďte se obrázkem, který obdržíte při nákupu. Obrázky níže jsou ilustrační, každý výrobce předřadníku může mít odlišné pořadí zapojení a odlišné barvy svorkovnice!

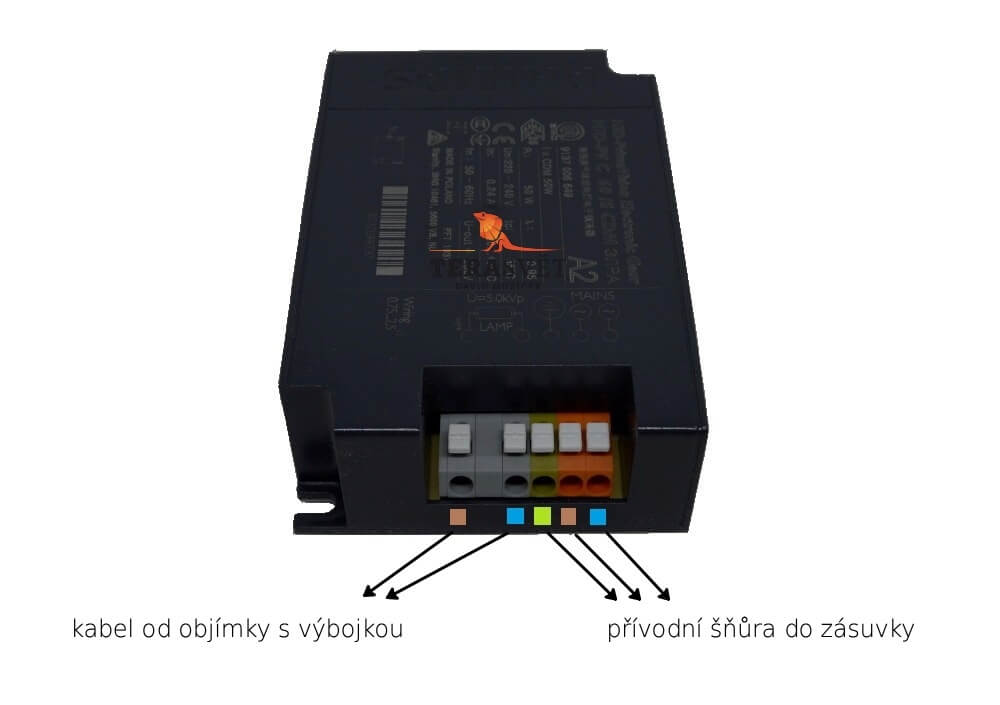

Obrázek vlevo (černý předřadník Philips 50W) - propojovací kabel od objímky se zapojuje do šedých svorek
Obrázek vpravo (šedý předřadník Osram 35W, 70W, 150W) - propojovací kabel od objímky se zapojuje do oranžových svorek

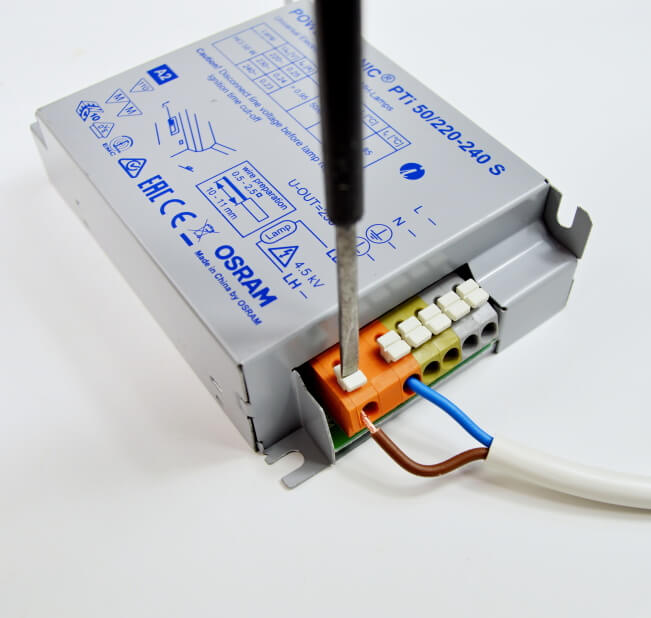

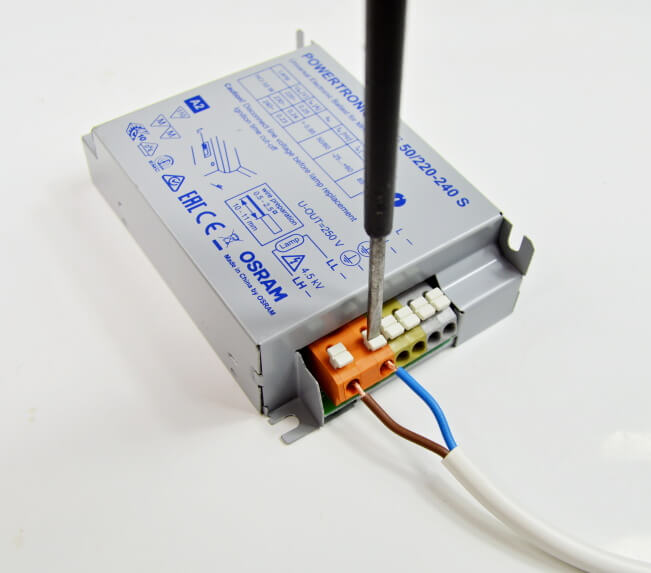

K zapojení kabelu do předřadníku budete potřebovat malý šroubovák nebo jiný úzký nástroj, pomocí kterého byste zamáčkli/stlačili jednotlivé svorky. Zamáčkněte svorku, do které chcete zapojit kabel. Zasuňte kabel co nejhlouběji, aby nevyčnívaly měděné drátky ze svorky. Jakmile je kabel uvnitř, uvolněte svorku. Poté zkuste za kabel lehce zatáhnout, abyste ověřili, že drží v předřadníku.

Krok č. 4 - připojení přívodní šňůry

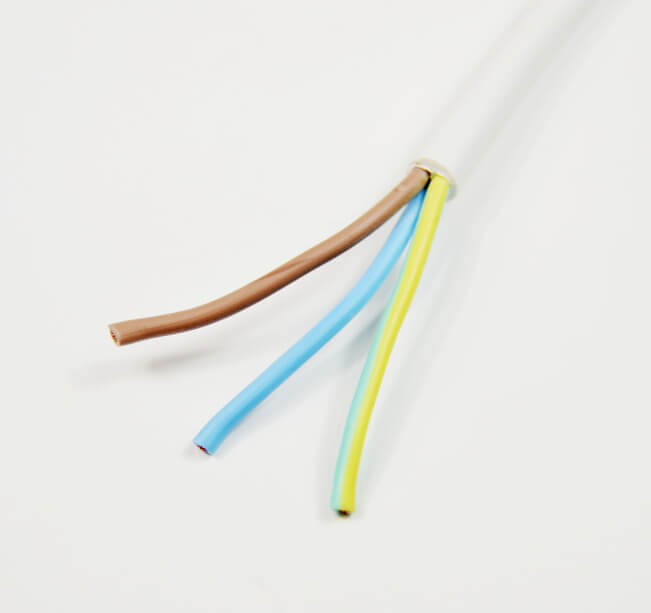

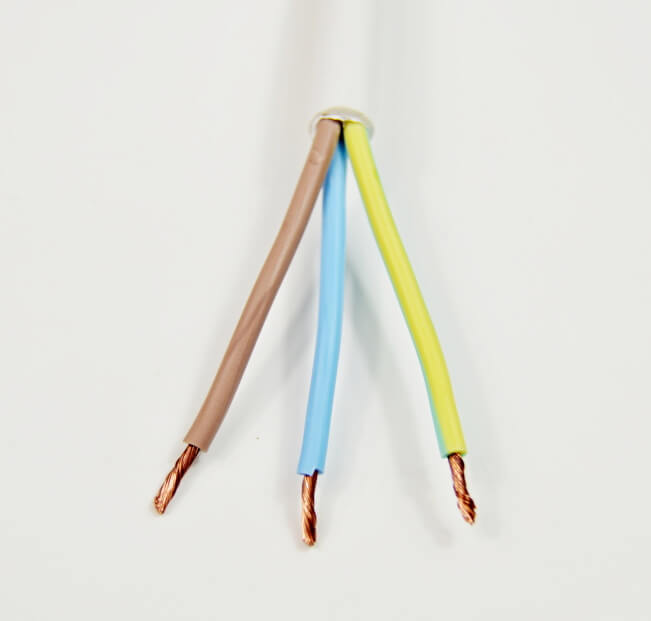

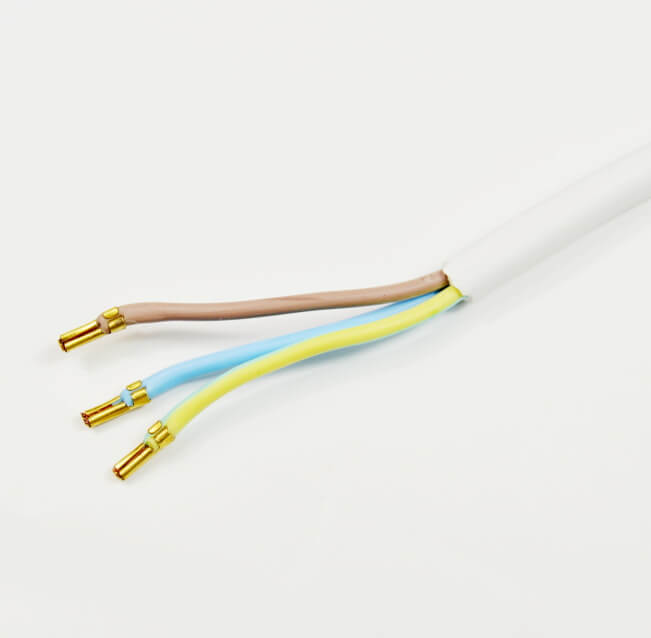

Zbývá už jen připojit přívodní šňůru. Zde doporučujeme nůžkami ustřihnout zlaté kovové koncovky, protože se občas stane, že při demontáži uvíznou v předřadníku. Jakmile je ustřihnete, je nutné pomocí nože obnažit 8-9 mm izolace z jednotlivých kabelů. Následně je mezi prsty propleťte do copu, abyste je zpevnili.

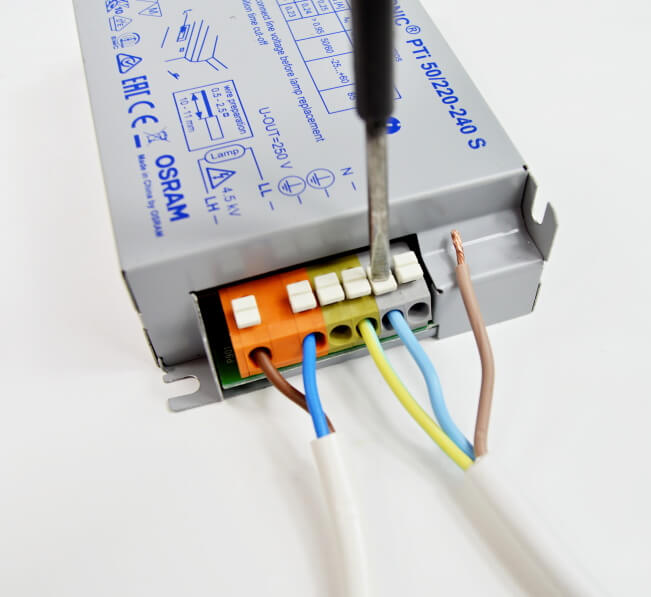

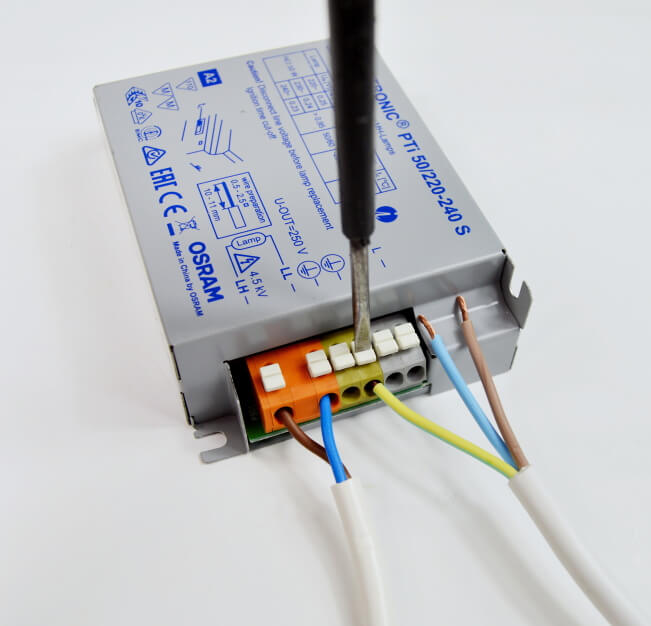

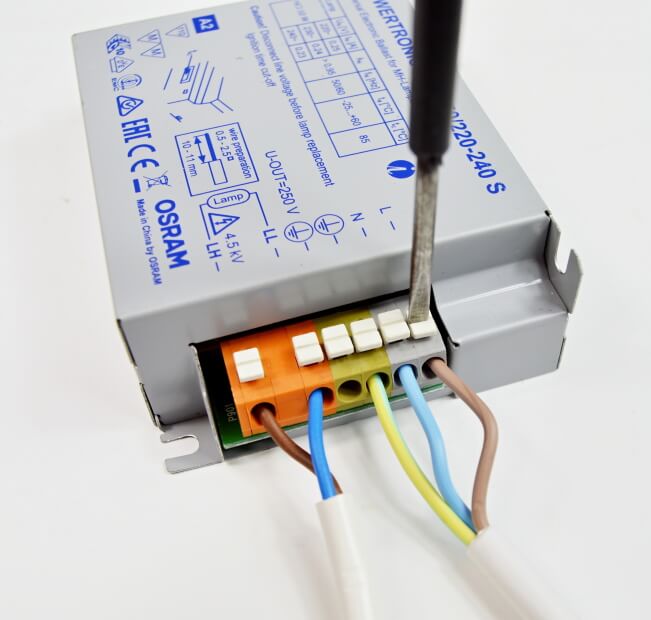

Všechny tři kabely zapojte do předřadníku. Opět sledujte obrázek se zapojením - někdy jsou navíc svorky označené L (hnědý), N (modrý) a kulatý symbol pro uzemnění (žlutozelený). Kabely upevníte znovu pomocí stlačení svorek, vsunutí kabelu a uvolnění svorky.

Krok č. 5 - zapnutí výbojky

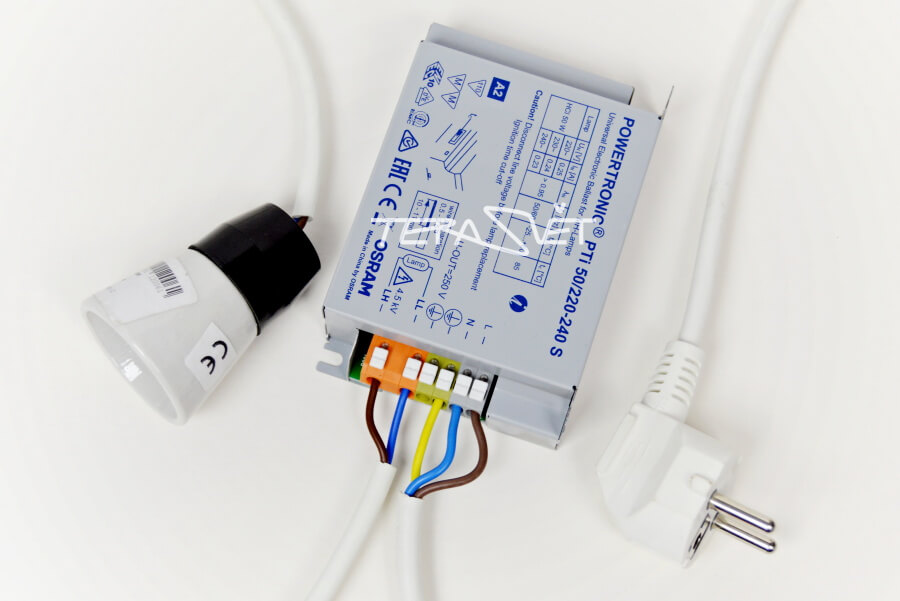

Všechny kabely jsou pevně zapojeny do předřadníku - můžete do objímky našroubovat výbojku. Jako poslední krok je samotné zapojení přívodní šňůry do zásuvky. Po zapnutí se běžně objeví bzučivé zvuky z objímky i předřadníku. Stejně tak je normální, že výbojce trvá než začne svítit na plné obrátky. Během tohoto procesu se můžete setkat se změnami barvy vyzařovaného světla. Můžete to trvat několik minut než se vše ustálí.
